一、产品简介

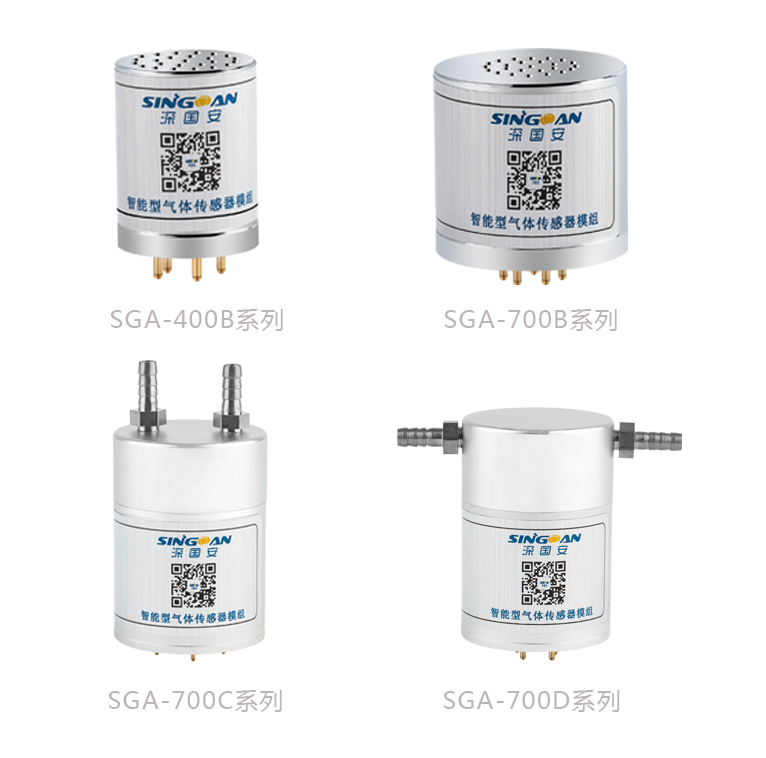

SGA-700-C5H8O2智能型戊二醛气体传感器模组又叫智能型戊二醛气体传感器?？?。是深国安电子为解决客户对不同气体、不同量程、不同行业、不同应用需求所研发的一款体积小、重量轻、易于更换使用的跨时代气体检测产品。SGA-700-C5H8O2智能型戊二醛气体传感器模组不像普通的传感器那样：信号?。ㄊ涑鰊A级信号）、一致性差（每个传感器的输出值都不同）、易受温湿度环境干扰（不同温度输出的数值都不同）；也不像气体检测仪那样：体积大、价格贵、笨重。
SGA-700-C5H8O2智能型戊二醛气体传感器模组的检测原理为：先将国外原装进口气体传感器进行信号放大、数据处理、智能计算后，再进行全量程三点温湿度补偿，然后再用99.999%纯度的标准气体进行数据校准。因此，体积更小、价格更低、性能更稳定?？突Ч郝蚝?，无需任何操作，可直接采集处理后的标准信号，上传到控制主机、PLC等系统上。方便快捷、节约成本。
SGA-700-C5H8O2智能型戊二醛气体传感器模组可直接输出0-5V之间任意电压信号（如0-2V、0.4-2V、0-3.3V、0-5V）、或4-20mA电流信号，同时还有TTL串口信号?？突Э筛葑约盒枰≡褡钍屎献约旱男藕挪杉绞?。
因其卓越性能和独特技术优势，受到客户的普遍认可。产品广泛应用于科研、数据采集、气体监测、自动化控制、物联网、移动设备等领域。
二、产品特点
● 可对应500多种可燃及有毒气体；
● 本质安全型电路设计，可带电热拔插操作；
● 体积小、重量轻，易于使用；
● 专业精选、原装进口，兼容红外、电化学、催化、半导体等多种传感器；
● 自带温度补偿，出厂精准标定，使用时无需再标定；
● 电压或电压、及串口信号同时输出，方便客户调试及使用；
● 最简化的外围电路，生产简单、操作方便；
● 通讯协议可免费提供，方便数据采集
三、产品参数
检测气体 | 戊二醛（别称：胶醛） | ||
量 程 | 0－10、50、100、500、1000、5000PPM、0-100%LEL（更多量程请来电咨询） | ||
测量单位 | PPM 、%LEL (以检测气体而定) | ||
分 辨 率 | 0.001、0.01、0.1、1PPM、0.1%LEL可?。ǜ萘砍毯痛衅鞫ǎ?/span> | ||
检测原理 | 电化学、PID光电离子式、半导体式、催化燃烧式、红外线式 | ||
输出信号 | 电压信号：0-5VDC之间任意点 电流信号：4-20mA TTL串口信号 | ||
设计标准 | GB50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》 | ||
执行标准 | GB3836.1-2010《爆炸性气体环境用电气设备 第一部分：通用要求》 GB3836.2-2010《爆炸性气体环境用电气设备 第二部分：隔爆型“d” 》 Q/SGA 01-2014《深国安电子科技有限公司企业执行标准》 | ||
数字信号格式 | 数据位：8 停止位：1 校验位：无 | ||
工作电压 | 5V±1% | 外壳材质 | 铝合金 |
精 度 | ≤±3% | 防爆等级 | 本质安全型 |
响应时间 | ≤30S（T90） | 防护等级 | IP65 |
重 复 性 | ≤±2% | 预热时间 | 30S |
线性误差 | ≤±2% | 输出接口 | 7PIN |
零点漂移 | ≤±1%（F.S/年） | 波 特 率 | 9600 |
工作温度 | ～+50℃(特殊要求请咨询) | 安装方式 | 7脚拔插式 |
工作湿度 | ≤95%RH无结露 | 重 量 | 100g |
工作压力 | 86～106Kpa | 设计寿命 | 2～5年（根据传感器而定） |
功 耗 | ≤50mA(催化≤100mA) | 尺 寸 | Φ33.5*31mm (引脚除外) |
四、注意事项
智能型气体传感器模组设计有7只管脚，采用插拔方式安装在传感器插座上，为保证连接可靠，应当选择使用专用插孔。插孔应当按管脚对应方式布置，插孔应当垂直安装，焊接牢固。根据用户的特殊要求，可以不使用管脚拔插方式，而采用外部引线方式，引线型号为ZR-BVR0.75，线长一般不超过150mm。在非防爆场所，可以带电热插拔。在有防爆要求的工作现场，安装前，必须关闭传感器所连接设备的电源。
