廣東疾控中心無線氣體監測系統
一、項目背景
廣東省疾控中心作為省一級單位，負責廣東省內所有疾控相關的研究工作。擔負著傳染病和慢性非傳染性疾病的預防控制、相關產品的衛生監督監測檢驗、衛生學評價、功能學試驗與評價的業務工作。
在相關科研過程中，作為實驗設備中的重要一環，一些特殊氣體必不可少。按氣體屬性不同，分為易燃易爆氣體和有毒氣體。使用過程中存在有一定的安全隱患。
因此，需要安裝和配備相關的氣體檢測儀表。
二、項目需求

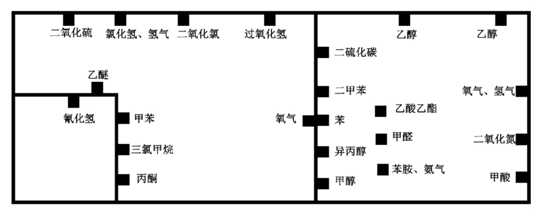

疾控中心危化品倉儲車間分布圖
三、現場考察
四、氣體參數表
氣體 | 檢測量程 | 氣體 | 檢測量程 |
甲苯 | 0-50ppm | 三氯甲烷 | 0-50ppm |
乙醚 | 0-100%LEL | 丙酮 | 0-100%LEL |
氯化氫 | 0-100ppm | 甲醛 | 0-100ppm |
乙醇 | 0-100%LEL | 乙酸乙酯 | 0-100%LEL |
氰化氫 | 0-50ppm | 二氧化硫 | 0-20ppm |
二氧化碳 | 0-5000ppm | 氧氣 | 0-30%VOL |
五、方案大綱
1. 采用無線氣體檢測，實時檢測傳輸數據。
2. 采用高精度氣體檢測傳感器。
3.檢測數據接入最終軟件平臺。

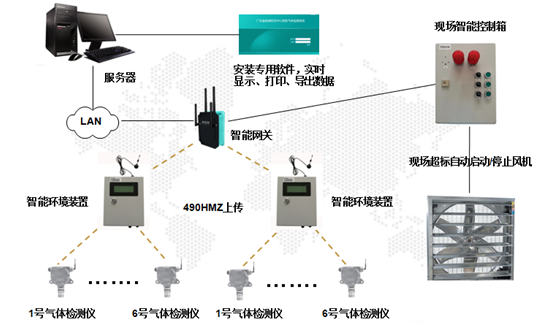

六、解決示意圖
七、示意說明
高精度智能傳感器模組，安裝固定在檢測現場。根據各種氣體的蒸汽比重，確定其安裝位置。
氣體智能傳感器模組檢測的數據通過智能環境裝置，經處理后，無線發送至智能網關中。
智能網關接收數據處理后，可發送數據至安裝在檢測現場的控制箱，該控制箱實時顯示檢測場所中的氣體，氣體超標自動進行聲光報警。另外，通過控制箱，連接風機，氣體超標自動開啟/關閉風機。
智能網關裝置有類似于中轉站的功能，數據處理后可通過內部局域網，發送至疾控中心內部服務器，該服務器安裝專用軟件后，實時顯示氣體檢測數據，也可導出、打印數據、歷史數據等一目了然。

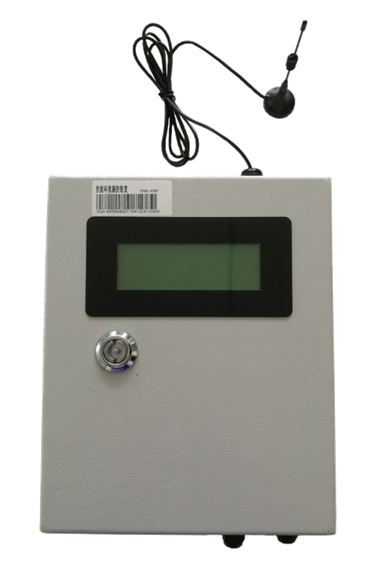

八、智能環境測控裝置
1. 490MHz無線數據采集終端，可根據需要隨意增加輸入、輸出數量。
2. 多種輸入方式、種類可選，多種無線通訊方式可選。
3. AI自帶配電、隔離，無需另配信號隔離器。使用更加方便靈活。AI輸入選用16位的A/D轉換元件，轉換精度0.01%F.S.。
4. 通過智能手機，配置系統運行參數，讀取設備采集I/O值。
5. 可控制聲光報警等聯動裝置。
6. 供電：DC 24V。

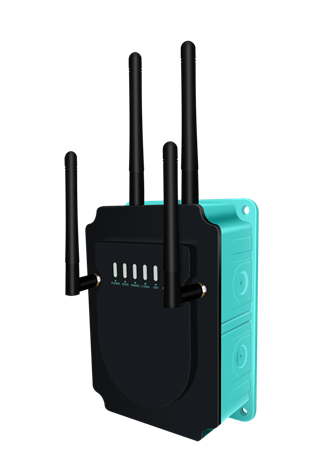

九、智能網關
1. 支持多種通訊方式。
2. 支持多種通信協議， 可和多種軟件系統通信。
3. 供電：5V+TTL串口和0-5V電壓雙輸出。
4. 配合環境監測裝置一起使用，支持熱拔插。

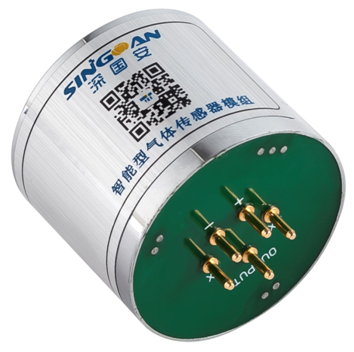

十、智能氣體傳感器模組
1. 采用國外原裝進口氣體傳感器芯片。
2. 符合國家防爆標準。
3. 供電：5V+TTL串口和0-5V電壓雙輸出。
4. 配合環境監測裝置一起使用，支持熱拔插。

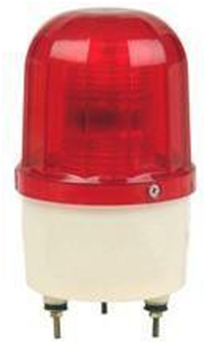

十一、聲光報警
通過開關量信號來控制報警，氣體超標時，自動報警。

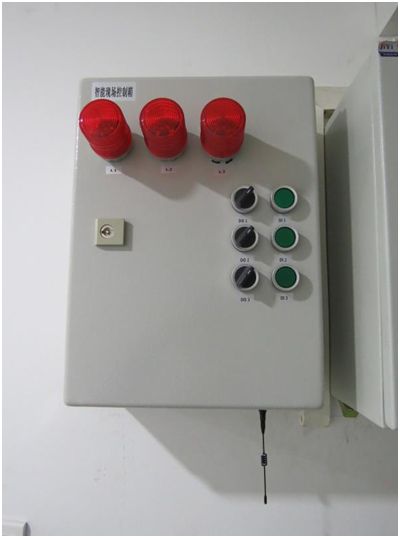

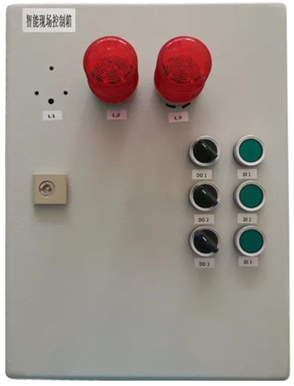

十二、現場控制箱
1. 板厚：≥1.0mm。
2. 防護等級：IP66或以上。
3. 抗沖擊等級：IK10。
4. 含空開、接線端子。
十三、監測軟件
1. 讀取智能網關的數據，實時顯示、發布各監測點氣體的濃度，自動推送通知、報警信息；建立歷史數據庫，并對數據統計、分析，生成各種報表、曲線、圖形，技術指標。
2. 可設置PC、移動終端訪問權限，多個客戶端可同時登錄，查詢、瀏覽相關生產數據、設備運行信息。

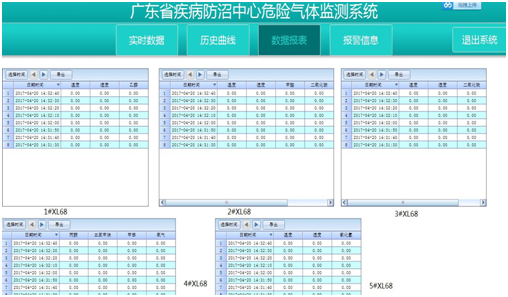

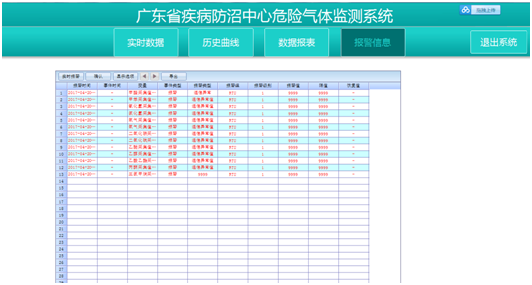

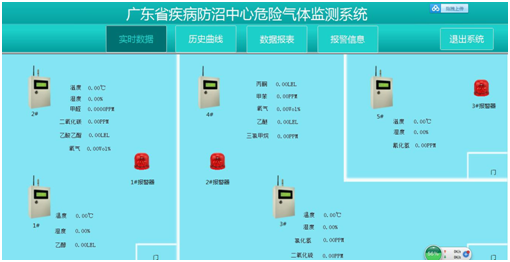

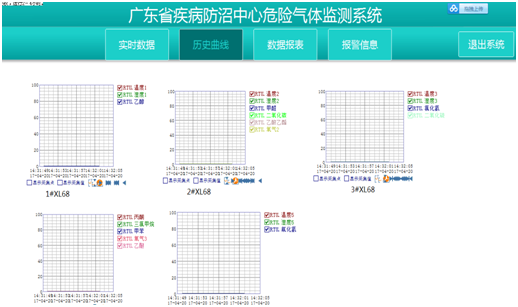

十四、監控界面

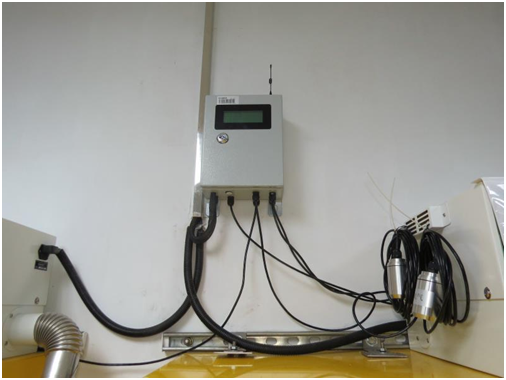

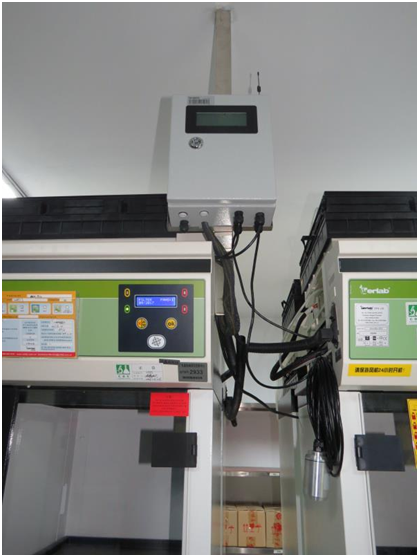

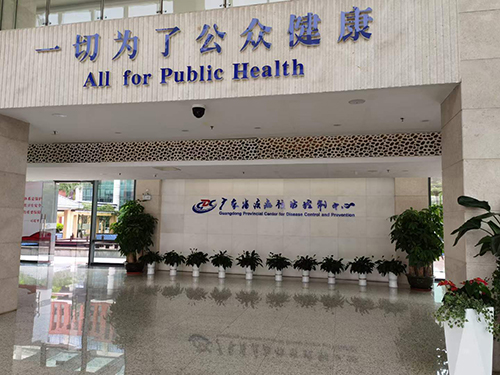

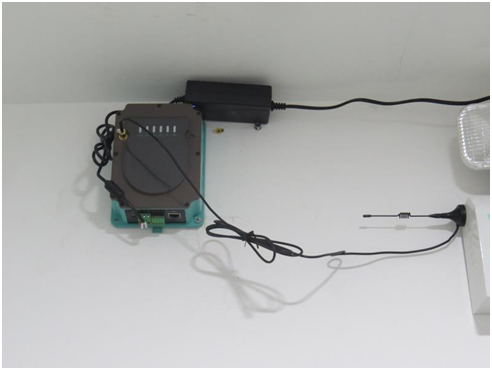

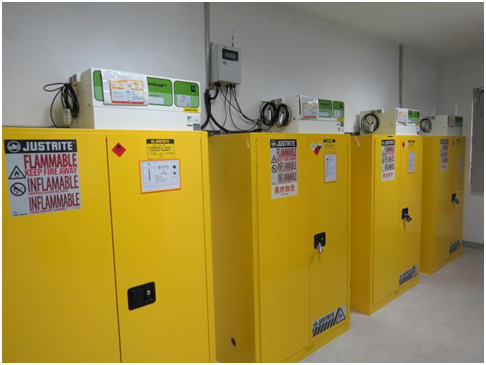

十五、現場實拍
