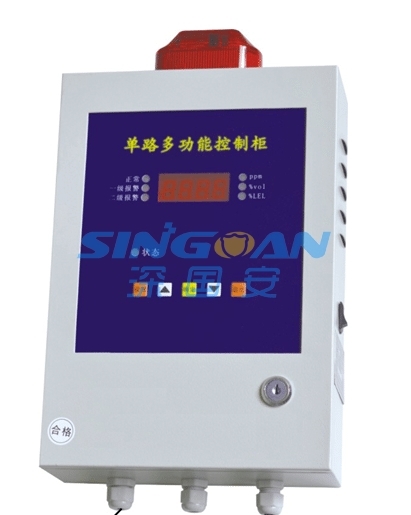

SGA-800D-1分线制报警控制主机是本公司研制的一款1路4—20mA变送器信号输入的智能可控系统。该产品具有高稳定，高准确和高智能化的特点，外接控制端口丰富，用户可以自由选择挂接变送器的种类和接入端口，并通过简单设置即可进行现场检测与报警。目前版本的系统已集成有声光报警，并提供继电器常开控制端（用户可以方便外接报警器或其他需控器件） 该系统主要应用于需要检测可燃或各种有毒气体的场合中，显示待检气体的数值指标量，当现场的某种待检气体的指标超出或低于所设置的标准时，系统会自动进行一系列报警动作，如报警，排风，跳闸等（根据用户的不同设置而不同）。 检测原理：系统通过给外接变送器提供24V标准直流电压，采集标准4—20mA变送器输入信号，分析处理以完成数码显示与报警操作。 适用对象：本系统支持各标准变送器的输入信号。如气体变送器：一氧化碳、硫化氢、氢气、二氧化硫、氨气、氧气、氯气和可燃气体等气体变送器。 表1为上述气体技术参数的设置表（仅供参考，用户可根据具体情况设置参数） 表1 产品型号 被测气体 技术指标 测量范围 对应浓度 分辨率 报警点 CO 一氧化碳 0-1000ppm 0-1250mg/m3 1ppm 50ppm H2S 硫化氢 0-200ppm 0-320mg/m3 1ppm 10ppm H2 氢气 0-1000ppm 0-90mg/m3 1ppm 35ppm NH3 氨气 0-200ppm 40mg/m3 1ppm 35ppm O3 臭氧 0-50ppm 0-200mg/m3 1ppm 5ppm SO2 二氧化硫 0-100ppm 0-300mg/m3 0.1ppm 5ppm NO2 二氧化氮 0-20ppm 60mg/m3 0.1ppm 5ppm CL2 氯气 0-20ppm 750mg/m3 0.1ppm 1ppm Ex 可燃气 0－100％LEL 1%LEL 25%LEL O2 氧气 0-25%vol - 0.1%vol 下18%vol 上23%vol 可选变送器类型：24VDC供电，4-20mA 信号输入的两线或者三线制变送器 工作电压：交流220V，50Hz 使用环境：温度：— 系统功率：本系统在2路满载的情况下，最大功耗10W。 继电器控制端口：可以提供220V的驱动能力。 外型尺寸：长×宽×厚（cm）：30×25×10。 系统与外接（气体）变送器连接线要求：可以采用2线或3线制接法，单芯线直径≥，线长≤。产品概述
系统技术参数
