一、產品簡介

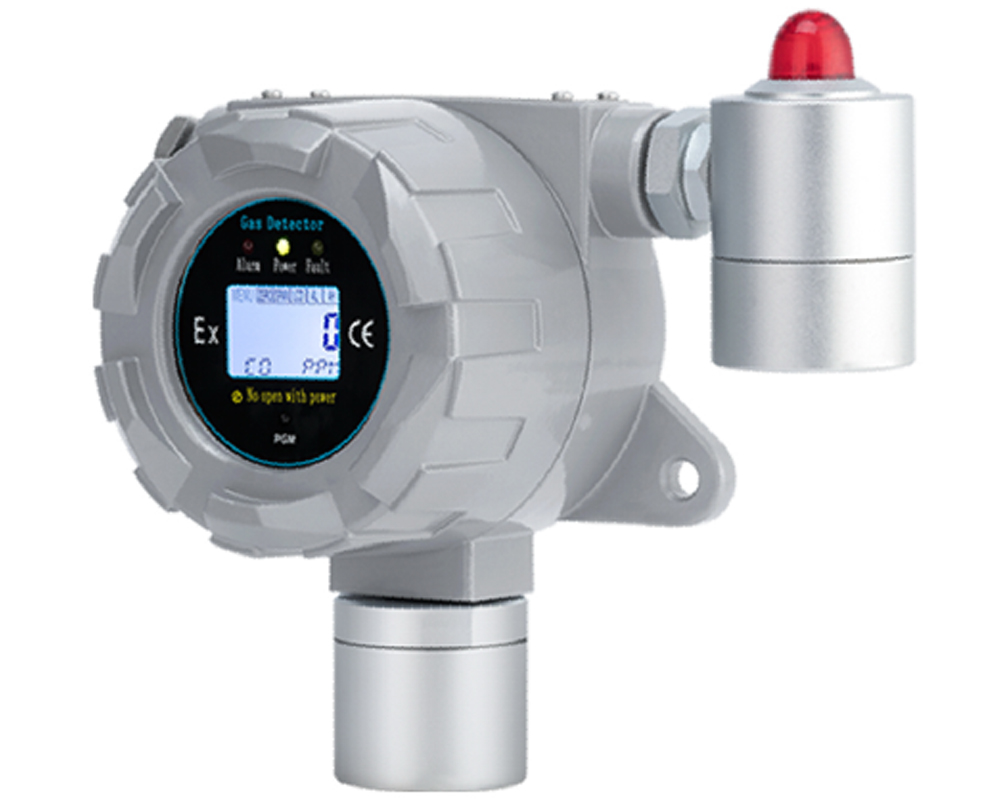

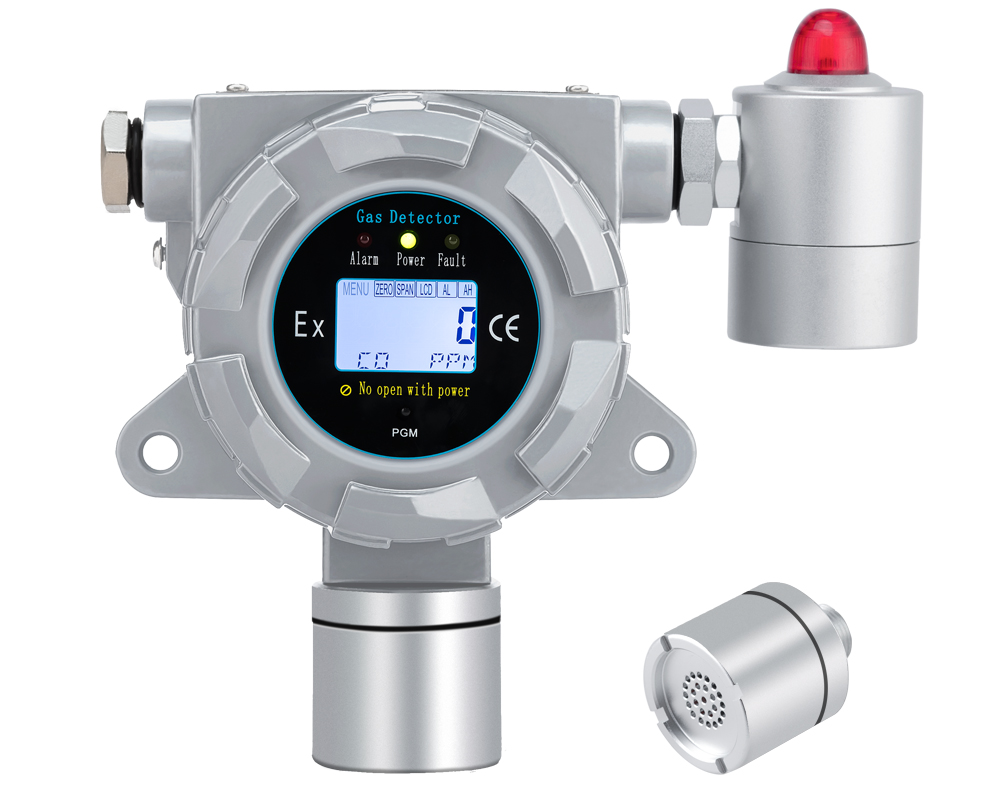

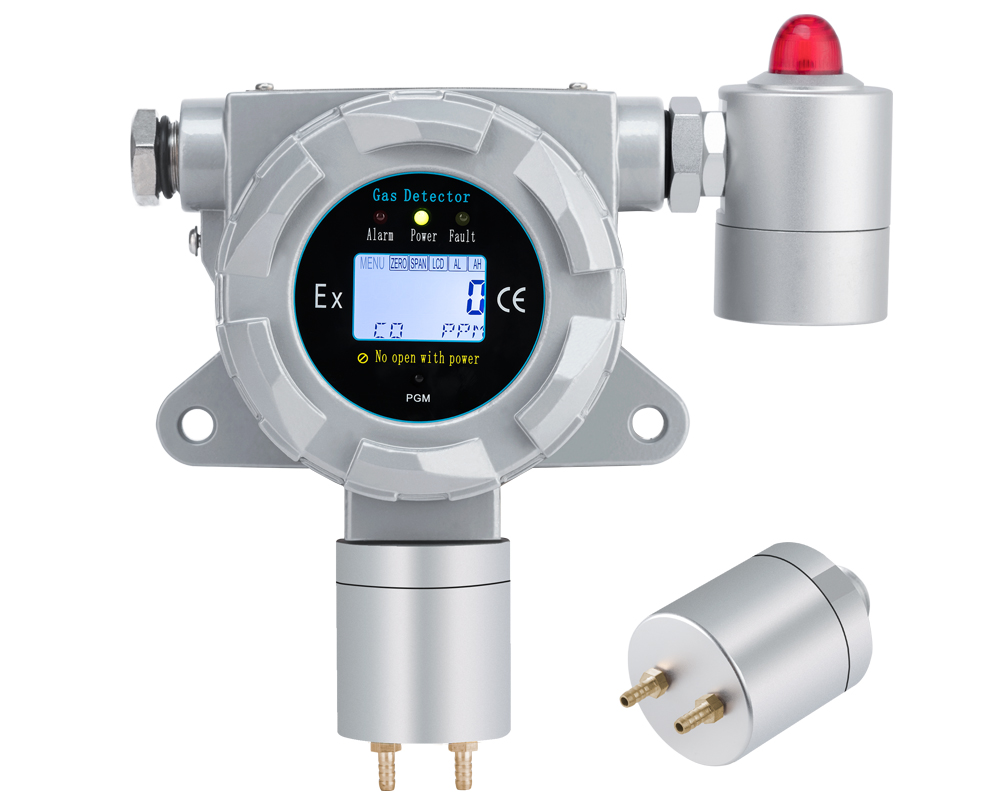

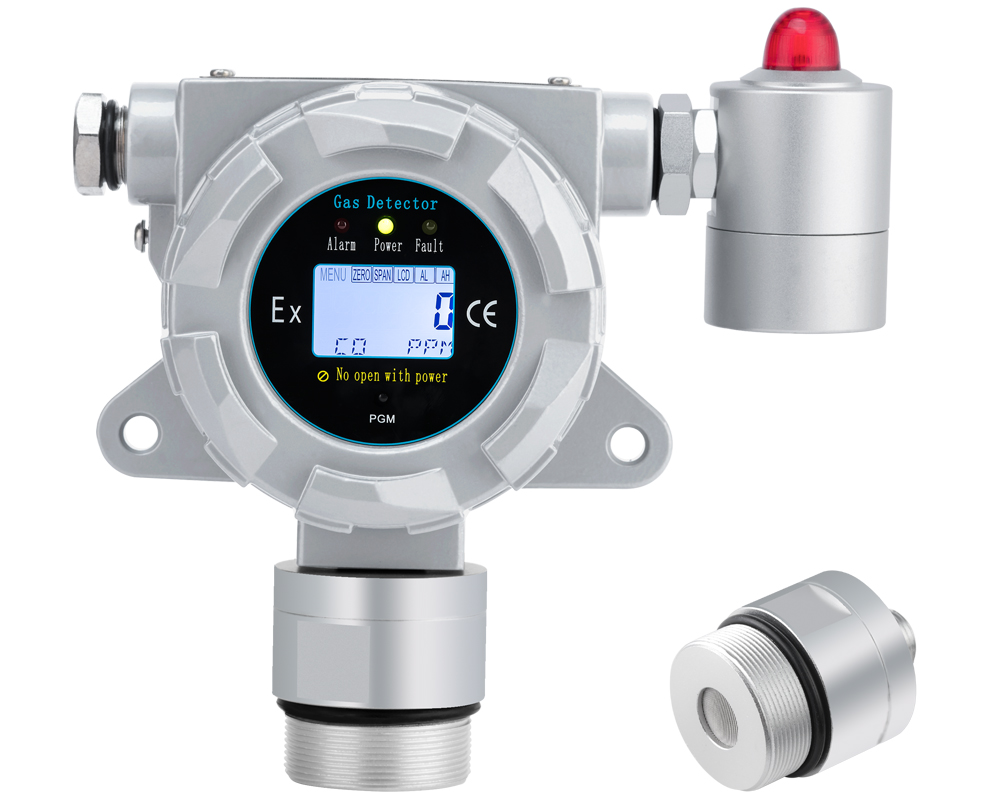

SGA-500B-SO2-IR電化學二氧化硫氣體檢測儀是深國安電子運用當前最先進的電化學檢測技術原理，專門針對現場環境復雜、二氧化硫氣體濃度過高等問題，而研發生產的一款在線監測型有毒有害氣體檢測儀；相比普通的電化學技術原理，具有反應快速度、重復性好、不易受環境干擾、選擇量程多、壽命長（5年以上）等特點；大屏幕液晶顯示、實時顯示檢測氣體名稱、氣體單位、監測濃度值等信息；工作指示燈、報警指示燈、故障指示燈、一目了然； 85dB以上本地聲光報警，還有開關量信號，可與風機、切斷閥等設備進行聯動、自動處置險情；標準的4-20mA電流信號輸出，可與所有廠家的控制主機、PLC等系統兼容；紅外遠程遙控，無需開蓋，即可對現場氣體報警器進行歸零、報警點、目標點設置等工作、方便后續維護；深國安獨有三防設計、安全系數可與國外氣體檢測儀相媲美：防高濃度過載（帶自我保護功能）、防止人員誤操作（內置按鍵+可還原出廠設置）、防雷擊（三級標準）。本質安全型電路設計，配備鋁合金防爆外殼，再惡劣環境，也能安全使用。（防爆證號：CNEx14.1674）
SGA-500B-SO2-IR電化學二氧化硫氣體檢測儀的采樣方式為氣體擴散式。檢測原理為當目標氣體進入氣體探頭部分后，內部的傳感器會第一時間發出感應。傳感器根據氣體濃度的高低會產生一定電量信號。該信號經過電路放大處理后，由CPU經過AD采樣、溫度補償、智能計算后，輸出精準的4－20mA電流信號、RS485通訊信號、0－5V電壓信號、ZIGBEE、NRF、WIFI、GPRS無線信號等。客戶可通過采集這些信號，與深國安公司的SGA、SGA-800B、SGA氣體報警控制主機、PLC、DCS、上位機等系統配套使用,進行報警、數據再處理。另外，產品內部配有2組繼電器（開關量信號），可與風機、電磁閥的控制設備進行聯動，最大限度地保障您的生命和財產安全。
別名：
電化學二氧化硫氣體傳感器，紅外SO2氣體探測器、高濃度二氧化硫氣體檢測儀、抗干擾二氧化硫氣體報警器、測有毒二氧化硫氣體檢測儀
二、產品特點
●本質安全型電路設計、安全可靠；
●可檢測500多種可燃、有毒、VOC等氣體濃度；
●大屏幕液晶顯示，可24小時在線監測，實時顯示氣體濃度；
●三指示燈設計，監測狀態一目了然：工作燈、報警燈、故障燈
●國外原裝進口氣體傳感器，反應速度快、誤差率低、抗干擾能力強；
●32位微處理器+24位采集芯片，可在00.000－99999數值之間任意檢測；
●多種信號輸出可選：4－20mA、RS485、RS232、0.4－2V、0－5V等；
●多種量程單位可選：%LEL、%VOL、PPM、PPB、ug/m3；
●強大的聲光報警功能：85dB以上聲音+持續燈光閃爍；
●客戶可通過內置按鍵或紅外遙控器，自行設定報警點、歸零等功能；
●全量程溫濕度補償和數據修正，大大提高了產品的精度度和穩定性；
●2組繼電器（開關量信號）信號輸出，方便與風機或電磁閥的控制設備聯動使用；
●鋁合金鑄體防爆外殼+深國安獨創三防設計，安全有保障；
●獨特的結構設計，安裝、布線簡單方便，節約成本；
●內置按鍵+恢復出廠設置功能，避免人員誤操作；
●防爆證等級：ExdIICT6 Gb
●防爆證編號：CNEx14.1674
●防護等級：IP65
三、產品參數
檢測氣體 | 二氧化硫 | ||
化 學 式 | SO2 | ||
檢測原理 | |||
量 程 | 0－50、100、200、1000、2000PPM可選 | ||
分 辨 率 | 0.1PPM、1PPM可選（根據量程和傳感器而定） | ||
檢測方式 | 氣體擴散式 | ||
安裝方式 | 靠墻面安裝（離氣體泄漏源最近的地方） | ||
輸出信號 | 4－20mA電流信號 （可選配0－5V電壓、RS484、RS232等其它信號） | ||
設計標準 | GB 50493-2009《石油化工企業可燃氣體和有毒氣體檢測報警設計規范》 GBT 18204.23-2000 《公共場所空氣中一氧化碳測定方法》 | ||
執行標準 | GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分：通用要求》 GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d” 》 GBZ 2.1-2007 《工作場所有害因素職業接觸限值》 Q/SGA 01-2014《深國安電子科技有限公司企業執行標準》 | ||
級 別 | 工業級 | 顯示方式 | 液晶顯示 |
工作電壓 | DC 12－30V | 外殼材質 | 鋁合金鑄體 |
精 度 | ≤±3% | 聲光報警 | LED燈+≥85dB (選配) |
響應時間 | ≤30S（T90） | 繼 電 器 | 2組(1A/24VDC) (選配) |
重 復 性 | ≤±2% | 防爆等級 | ExdⅡCT6 Gb |
線性誤差 | ≤±2% | 防爆證號 | CNEx14.1674 |
零點漂移 | ≤±1%（F.S/年） | 防護等級 | IP65 |
工作溫度 | -30℃～+70℃(特殊要求請咨詢) | 計 量 證 | 可選 |
工作濕度 | ≤95%RH無結露 | 線 制 | 兩線制或三線制可選 （分線式） |
工作壓力 | 86～106Kpa | 固定位置 | 2處 |
功 耗 | ≤1.5W (24V DC) | 進 線 口 | M20*1.5 |
尺 寸 | 168mm×140mm×93mm | 出 線 口 | M20*1.5 |
覆蓋半徑 | ≤7.5米 | 設計壽命 | 2～5年（根據傳感器而定） |
重 量 | 約1.5Kg | 出廠恢復 | 有 |
附 件 | 包裝盒、說明書、合格證、出貨單、各一份 | ||
四、應用場所
石油石化、化工廠、冶煉廠、鋼鐵廠、煤炭廠、熱電廠、自來水廠、醫藥車間、煙草公司、大氣環境監測、科研院校、樓宇建設、消防報警、污水冶理、工業氣體過程控制、鍋爐房、垃圾處理廠、隧道施工、輸油管道、加氣站、地下燃氣管道檢修、室內空氣質量檢測、航空航天、食品加工、殺菌消毒、冷凍倉庫等。
五、訂購說明
型 號 | SGA-500A | SGA-500B | SGA-500C | SGA-500D | SGA-500E | SGA-500F |
檢測氣體 | 各種可燃及有毒氣體（詳細請咨詢深國安銷售人員） | |||||
檢測原理 | 催化燃燒、半導體、電化學、電化學、PID光電離子、熱傳導式 | |||||
顯 示 | 液晶顯示 | 液晶顯示 | 液晶顯示 | 無顯 | 無顯 | 無顯 |
輸出信號 | RS485 | 4-20mA | 無線 | 無線 | RS485 | 4-20mA |
線 制 | 4線 | 2線或3線 | 無線 | 無線 | 4線 | 2線或3線 |
繼電器（選配） | 1組 | 2組 | 1組 | 1組 | 1組 | 1組 |
※深國安另有便攜式一氧化碳氣體檢測儀、4-20MA、RS-485、RS-232、0-5V等信號輸出的氣體傳感器、氣體檢測模塊可以提供。詳細請來電咨詢！
